Настройка Route-Based IPSec VPN

Route-Based IPSec VPN — это тип VPN-соединения, при котором туннель создается как виртуальный сетевой интерфейс, а маршрутизация трафика через него осуществляется на основе статических или динамических маршрутов.

В зависимости от требований к сети, уровню детализации управления трафиком и сложности конфигурации вы также можете использовать другие способы организации безопасных туннелей для соединения сетей: Site-To-Site IPSec VPN и Policy-Based IPSec VPN.

В данной статье описана настройка Route-Based IPSec VPN между оборудованием Cisco CSR1000v и виртуальным шлюзом Edge Gateway и настройка динамической маршрутизации по протоколу BGP.

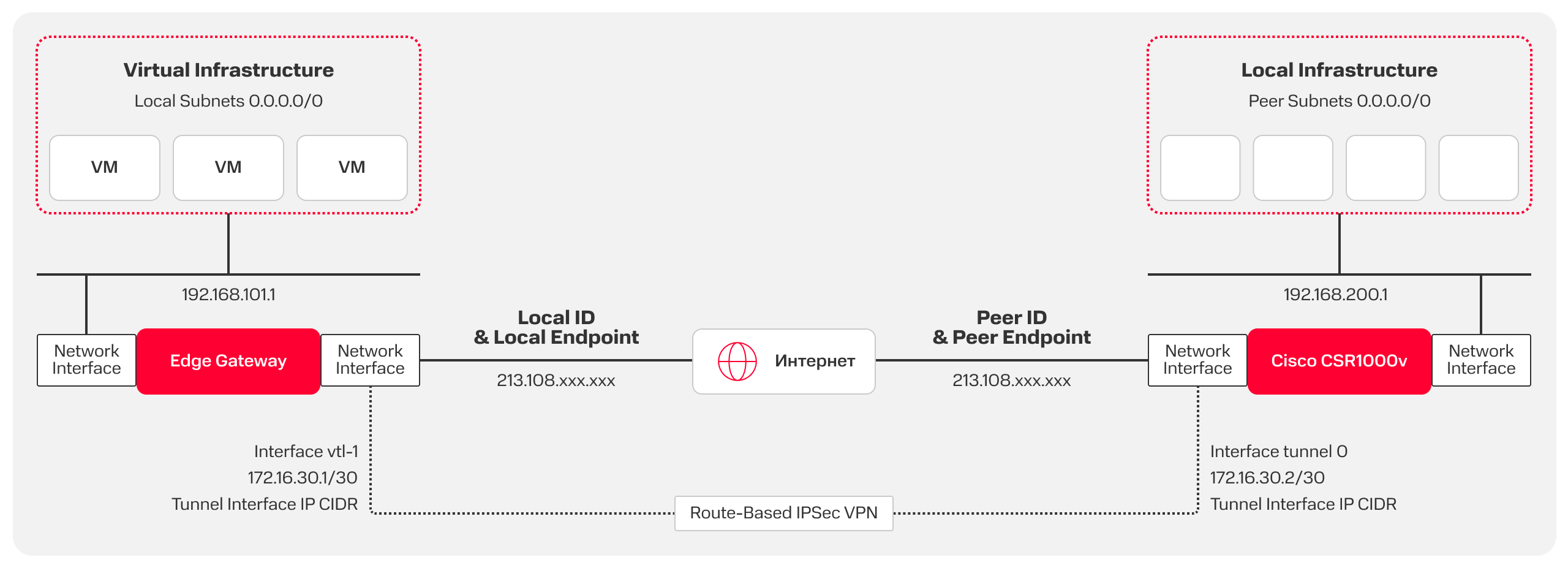

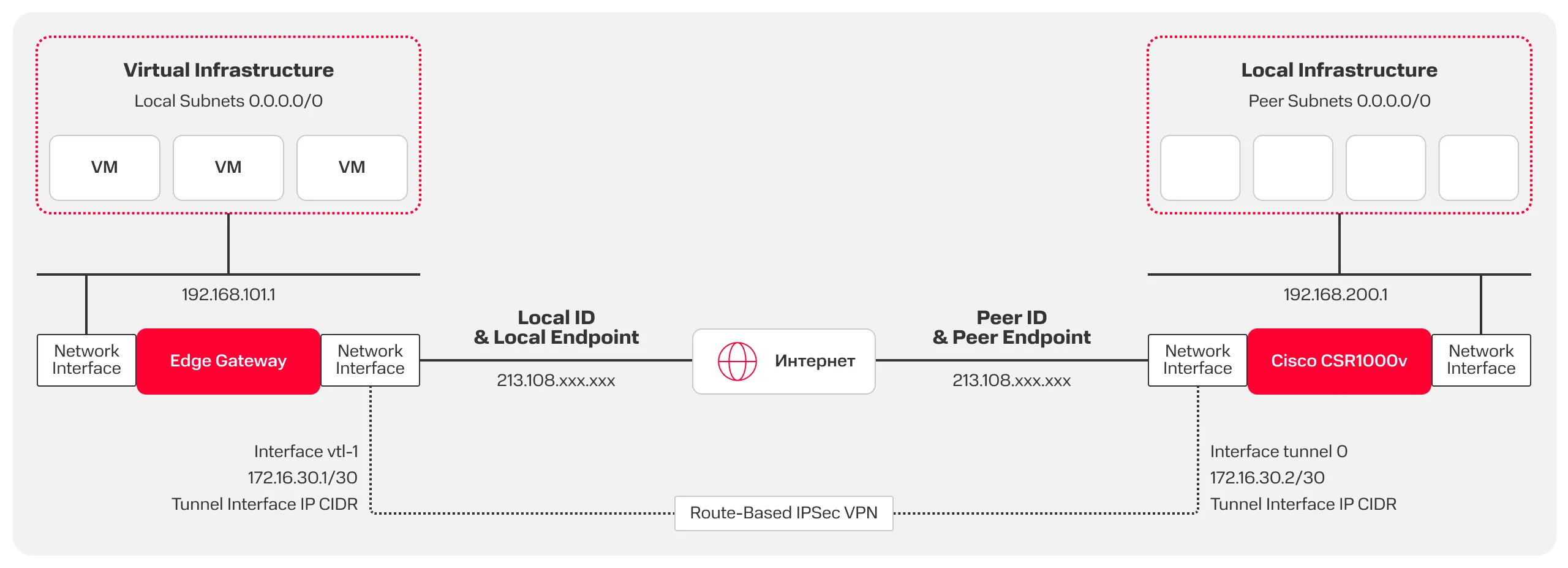

Общая схема взаимодействия:

В данном разделе приведены параметры настройки Route-Based IPSec на Edge Gateway в рамках IKEv1 и IKEv2.

В данном разделе приведено описание настройки Route-Based IPSec на Cisco CSR1000v в рамках IKEv1 и IKEv2.

1
crypto isakmp key Changeme123 address 213.108.129.202
2

3
crypto isakmp policy 10
4
 encr aes
5
 authentication pre-share
6
 group 5
7
 lifetime 28800
8

9
crypto ipsec transform-set TS-EDGE-ESP-AES-SHA esp-aes esp-sha-hmac
10
 mode tunnel
11

12
crypto ipsec profile VTI-EDGE-IPSEC-PROF
13
 set transform-set TS-EDGE-ESP-AES-SHA
14

15
interface Tunnel1
16
 ip address 172.16.30.2 255.255.255.252
17
 tunnel source 176.118.31.163
18
 tunnel mode ipsec ipv4
19
 tunnel destination 213.108.129.202
20
 tunnel protection ipsec profile VTI-EDGE-IPSEC-PROF

1
crypto ikev2 proposal VTI-EDGE-PROPOSAL
2
 encryption aes-cbc-128
3
 integrity sha1
4
 group 5
5

6
crypto ikev2 policy VTI-EDGE-POLICY
7
 proposal VTI-EDGE-PROPOSAL
8

9
crypto ikev2 keyring VTI-EDGE-KEYRING
10
 peer EDGE
11
 address 213.108.129.202
12
 pre-shared-key local Changeme123
13
 pre-shared-key remote Changeme123
14

15
crypto ikev2 profile VTI-EDGE-PROFILE
16
 match identity remote address 213.108.129.202 255.255.255.0
17
 identity local address 176.118.31.163
18
 authentication remote pre-share
19
 authentication local pre-share
20
 keyring local VTI-EDGE-KEYRING
21

22
crypto ipsec transform-set TS-EDGE-ESP-AES-SHA esp-aes esp-sha-hmac
23
 mode tunnel
24

25
crypto ipsec profile VTI-EDGE-IPSEC-PROF
26
 set transform-set TS-EDGE-ESP-AES-SHA
27
 set ikev2-profile VTI-EDGE-PROFILE
28

29
interface Tunnel1
30
 ip address 172.16.30.2 255.255.255.252
31
 ip mtu 1400
32
 tunnel source 176.118.31.163
33
 tunnel mode ipsec ipv4
34
 tunnel destination 213.108.129.202
35
 tunnel protection ipsec profile VTI-EDGE-IPSEC-PROF

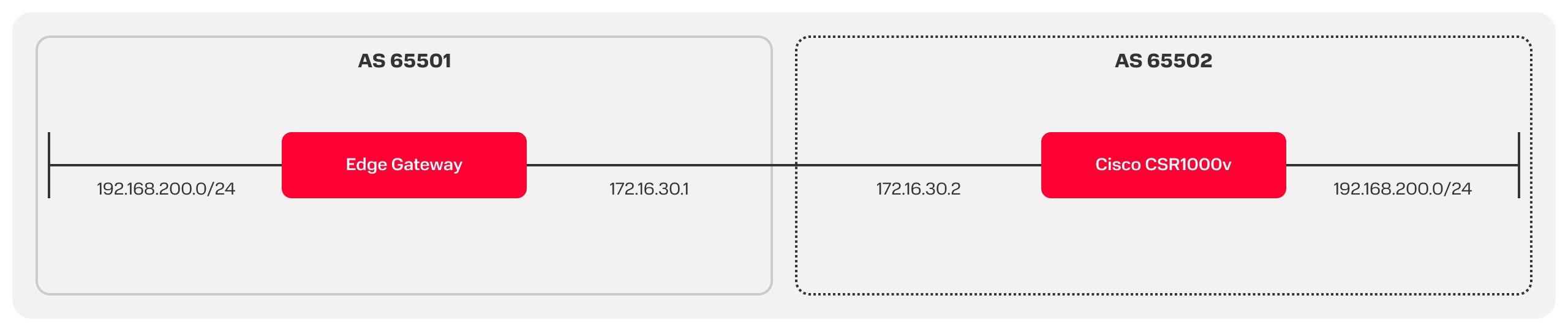

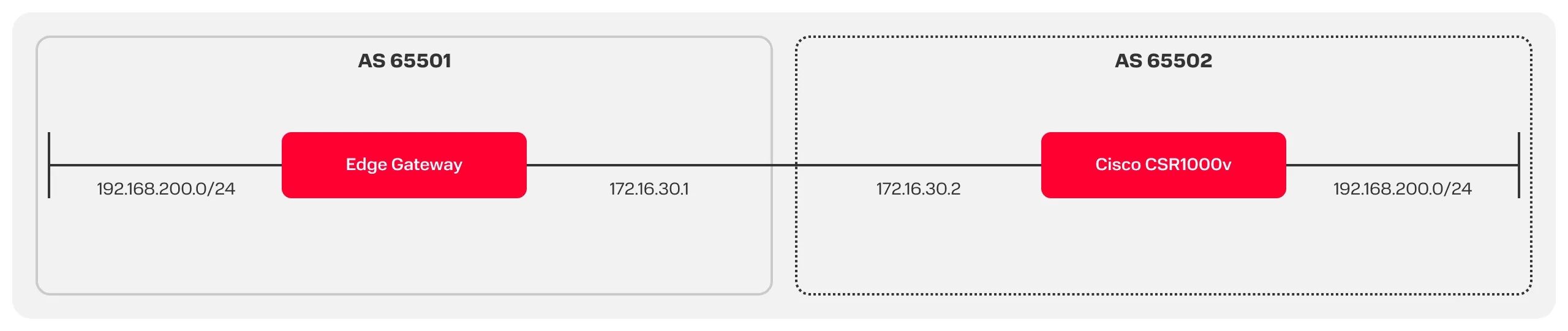

В разделе приведено описание настроек обмена маршрутами по протоколу BGP между Edge Gateway и Cisco CSR1000v.

Конфигурация к настройке BGP на Cisco CSR1000v выглядит следующим образом:

1
configure terminal
2
router bgp 65502
3
 bgp router-id 172.16.30.2
4
 bgp log-neighbor-changes
5
 neighbor 172.16.30.1 remote-as 65501
6
 address-family ipv4
7
  network 192.168.200.0 mask 255.255.255.0
8
  neighbor 172.16.30.1 activate
9
 exit-address-family
10
end

1. Перейдите в Data Centers и выберите виртуальный дата-центр.

2. Перейдите в Edges и выберите Edge Gateway.

3. Чтобы добавить Router ID, перейдите в Services > Routing > Routing configuration.

   • Перейдите в DYNAMIC ROUTING CONFIGURATION.
   • Router ID — нажмите +.
   • В окне Add custom ID добавьте адрес туннельного интерфейса и нажмите Keep.
   • В Routing > Routing configuration нажмите Save Changes.

4. Чтобы включить BGP и настроить соседство маршрутизации, перейдите в Routing > BGP.

   • Включите переключатель Enable BGP.
   • Local AS — введите соседа маршрутизации, например, 65501.
   • Neighbors — нажмите +, чтобы добавить соседство.
   • Откроется окно New Neighbour. Заполните поля.
   • IP Address — введите IP-адрес.
   • Remote AS — введите номер AS соседа.
   • Нажмите KEEP.
   • В Routing > BGP нажмите Save Changes.

5. Чтобы добавить анонс сетей, которые подключены к Edge Gateway, перейдите в Routing > Route Redistribution.

   • Включите опцию BGP Status.
   • IP Prefixes — нажмите +, чтобы добавить префикс, который будет анонсироваться в BGP.
   • Откроется окно New IP Prefix. Заполните поля.
   • Name — введите название.
   • IP/Network — добавьте сеть в формате CIDR.
   • Нажмите KEEP.
   • Route Redistribution Table — нажмите +, чтобы добавить ранее созданную сеть в критерии, по которым будут производиться анонсы в BGP.
   • Откроется окно New Redistribution Criteria. Заполните поля.
   • Learner Protocol — выберите BGP.
   • Allow learning — выберите Connected.
   • Нажмите KEEP.
   • В Routing > Route Redistribution нажмите Save Changes.

Посмотреть статус соединения, маршрутов и BGP соседства в рамках Cisco можно с помощью команд в CLI:

1
show ip interface brief
2
show interface tunnel 1
3
show tunnel endpoint Tunnel 1
4
show crypto session interface tunnel 1
5
show crypto isakmp sa
6
show crypto ipsec sa
7

8
show ip route bgp
9
show ip bgp
10
show ip bgp summary
11
show ip bgp neighbors 172.16.30.1 routes
12
show ip bgp neighbors 172.16.30.1 advertised-routes
13
show ip bgp neighbors 172.16.30.1
14
show bgp all

Посмотреть статус соединения IPSec связности и построения туннеля можно в свойствах Edge Gateway:

1. Перейдите в Data Centers и выберите виртуальный дата-центр.
2. Перейдите в Edges и выберите Edge Gateway.
3. Перейдите в Services > Statistics > IPSec VPN.
4. IPSec VPN Statistics & Status — состояние связности.
5. IPSec VPN Tunnel Statistics & Status — статус туннеля.

Посмотреть статус соединения, маршрутов и BGP соседства в рамках Edge Gateway можно с помощью команд в CLI:

1
show interface vti-1
2

3
show service ipsec
4
show service ipsec sa
5
show service ipsec site
6
show service ipsec sp
7

8
show ip route bgp
9

10
show ip bgp
11

12
show ip bgp neighbors summary
13
show ip bgp neighbors 172.16.30.2 advertised-routes
14
show ip bgp neighbors 172.16.30.2 routes
15
show ip bgp neighbors
16
show ip bgp neighbors 172.16.30.2
