Обзор

Для связи виртуальных машин и их коммуникации с внешней инфраструктурой необходимо создать одну или несколько виртуальных сетей в зависимости от задач.

Общая информация

Виртуальная сеть — логическая сеть в инфраструктуре, которая обеспечивает соединение виртуальных машин и vApp с физическими ресурсами, между собой и с сетью Интернет.

Виртуальные сети позволяют создавать защищенные изолированные сегменты для выполнения задач внутри инфраструктуры. Вы можете программно перенастраивать виртуальные сети в зависимости от задач.

Настройки виртуальной сети включают определение маршрута на Edge Gateway и правил фильтрации трафика на межсетевом экране. Edge Gateway — программный маршрутизатор, виртуальный шлюз. Через него виртуальные машины получают доступ в сеть, в том числе в сеть Интернет. vApp Edge выполняет те же функции, только для vApp.

Типы виртуальных сетей

Публичная сеть

Публичная виртуальная сеть — это сеть с доступом в/из сети Интернет. Чтобы VM без ограничений была доступна из сети Интернет и получала доступ к ресурсам интернета, ей должен быть присвоен внешний (публичный) IP-адрес. Пользователь публичной сети обращается к этому адресу.

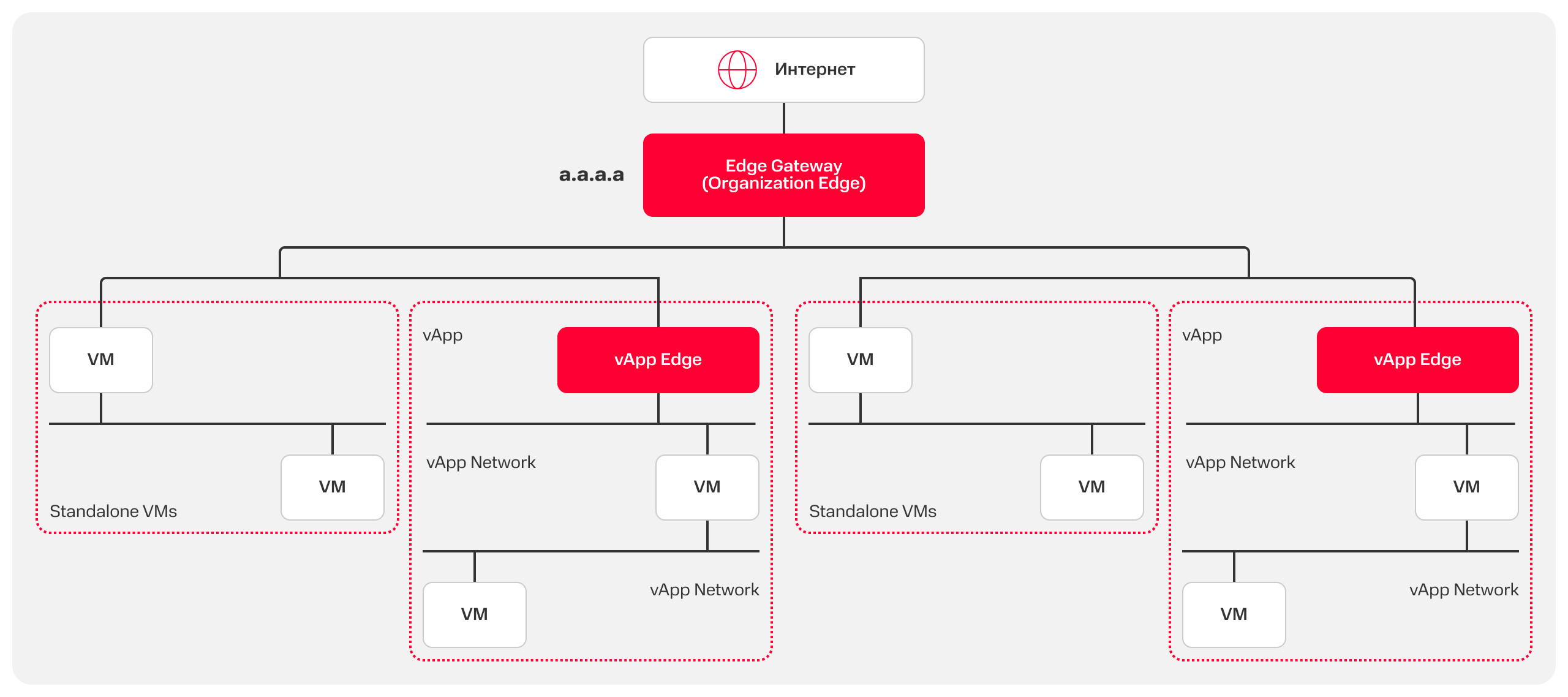

Схема публичной сети

На схеме: a.a.a.a — внешний IP-адрес.

Изолированная сеть

Изолированная виртуальная сеть — немаршрутизируемая приватная сеть. Такая сеть используется для создания изолированного сегмента сети. В таком случае VM имеют приватные IP-адреса, и будут недоступны за пределами изолированной сети.

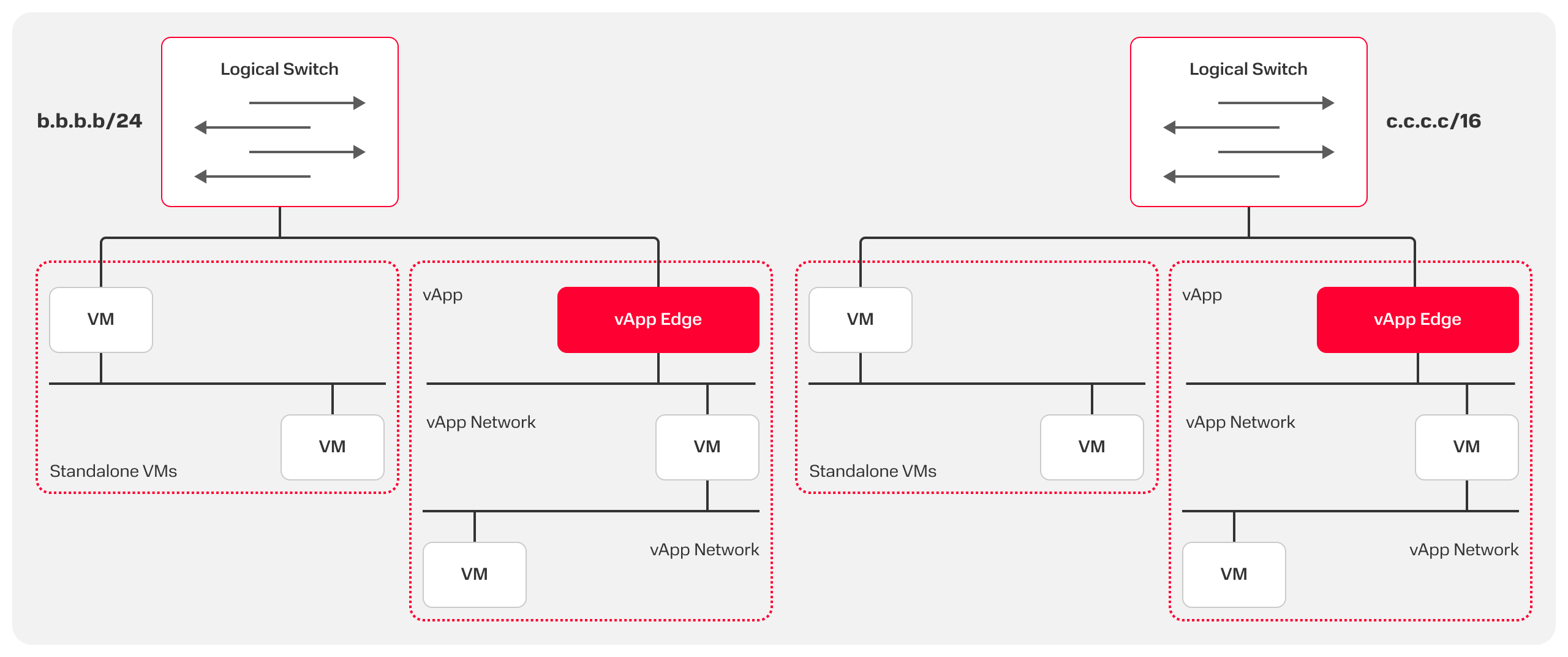

Схема изолированной сети

На схеме:

• Logical Switch – логический сетевой коммутатор;
• b.b.b.b/24 и c.c.c.c/16 — примеры адресов внутренних изолированных сетей.

Маршрутизируемая сеть

Маршрутизируемая виртуальная сеть — сеть организации, которая обеспечивает доступ к сетям вне VDC. Она подключается к виртуальному маршрутизатору с публичным интерфейсом. Это позволяет настроить маршруты трафика от VM в сеть Интернет и обратно. Для этого применяются правила преобразования адресов SNAT и DNAT.

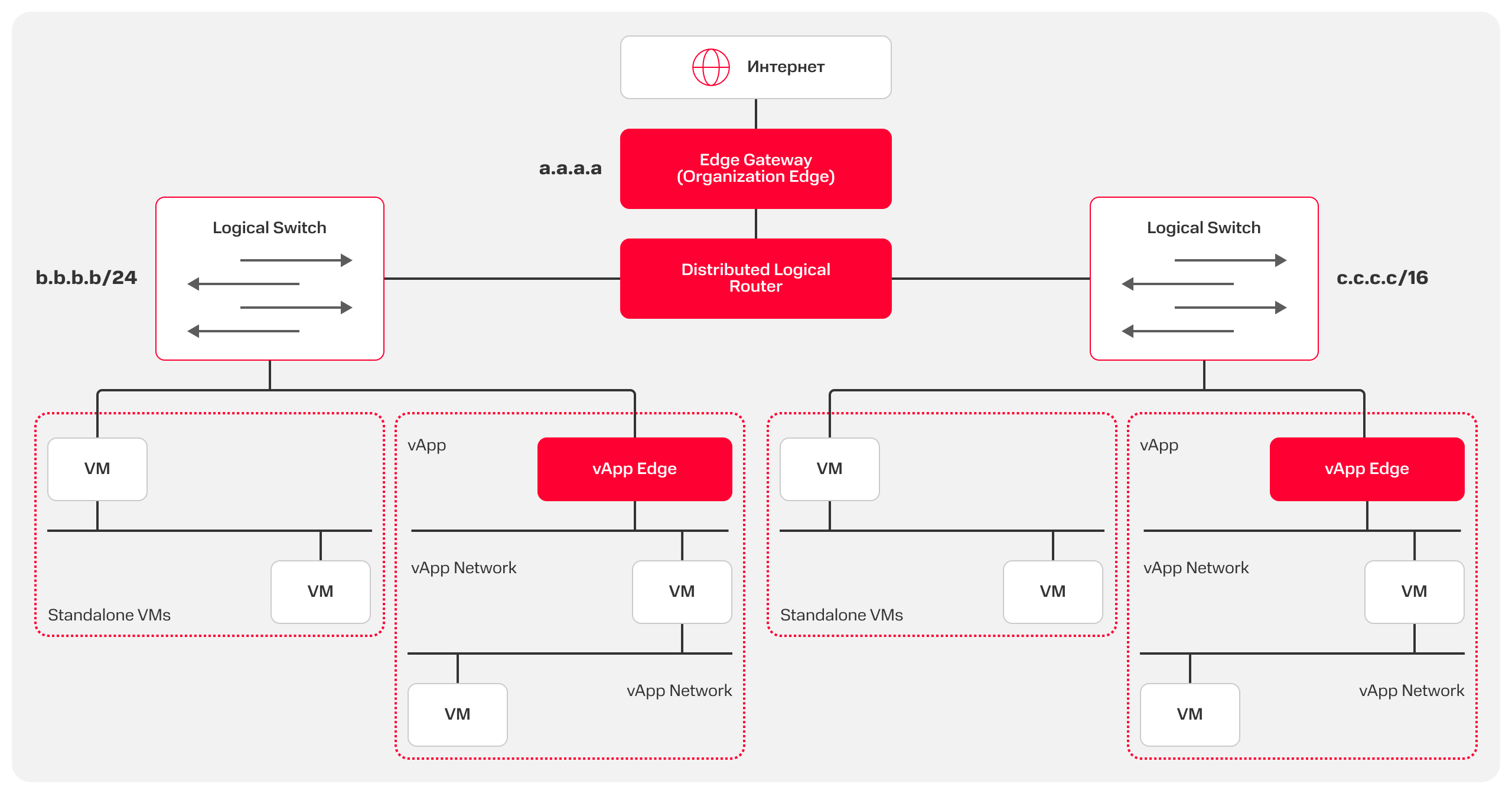

Схема маршрутизируемой сети

На схеме:

• a.a.a.a — внешний IP-адрес;
• Distributed Logical Router — распределенный логический маршрутизатор;
• Logical Switch — логический сетевой коммутатор;
• b.b.b.b/24 и c.c.c.c/16 — примеры адресов внутренних маршрутизируемых сетей.

Квоты и ограничения

См. Квоты и лимиты для сервиса Virtual Infrastructure.

Доступные операции

Операция	Комментарий
Настройка маршрутизируемой сети	Чтобы настроить подключение к сетям вне виртуального дата-центра, вам нужно настроить маршрутизируемую сеть
Настройка Edge Gateway Firewall	Для соединения с внешними сетями необходимо установить правила прохождения трафика на Edge Gateway Firewall
Настройка доступа в интернет	Чтобы VM имели доступ к сети Интернет из сети организации, вам нужно настроить трансляцию внутренних адресов во внешние (SNAT)
Настройка доступа из интернета	Чтобы VM были доступны из сети Интернет, вам нужно настроить трансляцию внешних адресов во внутренние (DNAT)
Настройка Site-To-Site IPSec VPN	Для удаленного доступа к VM из вашей локальной сети нужно настроить IPsec VPN
Настройка безопасности VDC на Firewall	Для управления входящим и исходящим сетевым трафиком нужно создать правила прохождения трафика на Firewall
Сегментирование VM в VDC	Для управления доступом к объектам виртуального дата-центра вы можете создать группы безопасности и настроить правила прохождения трафика между ними
Настройка Load Balancer	Если необходимо повысить производительность и отказоустойчивость, вы можете настроить распределение входящего сетевого трафика между VM
Настройка Policy-based IPSec VPN	Вы можете настроить Policy-Based IPSec VPN, если требуется передавать трафик на основе предопределенных политик шифрования
Настройка Route-based IPSec VPN	Вы можете настроить Route-Based IPSec VPN, если требуется передавать трафик через VPN-туннель на основе таблицы маршрутизации
