Настройка Site-to-Site VPN с помощью strongSwan

Чтобы создать защищенное соединение между ресурсами в облаке MWS и сторонней площадкой, например с сервером в другом проекте или в другом облаке, можно настроить Site-to-Site (S2S) VPN с использованием семейства протоколов IPsec.

Это руководство поможет вам настроить Site-to-Site VPN с помощью strongSwan — имплементации IPsec с открытым исходным кодом. Через VPN вы сможете связываться со сторонней подсетью по внутренним IP-адресам.

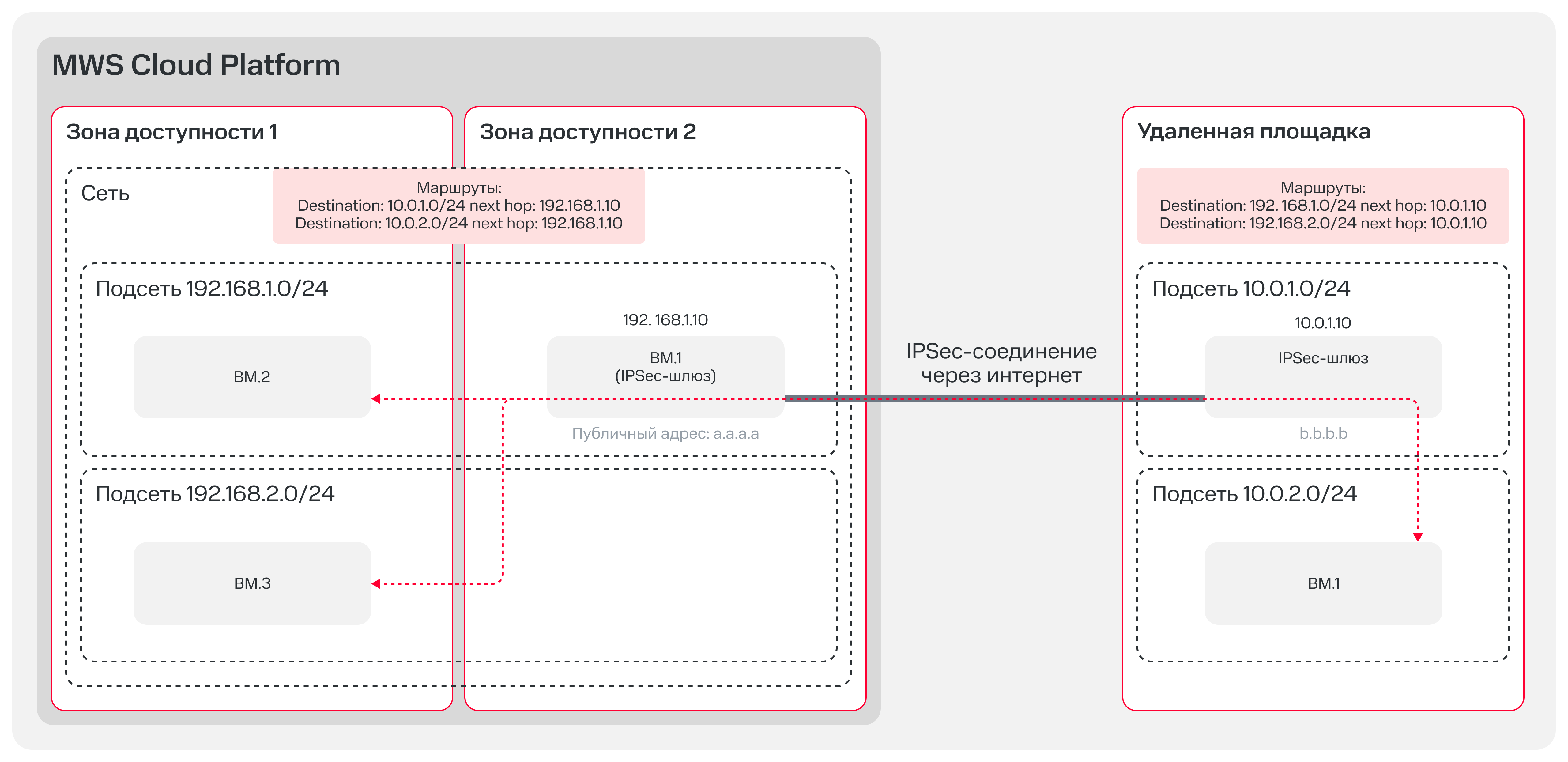

Для этого вам потребуются два IPsec-шлюза: один — в MWS Cloud Platform, второй — на сторонней площадке:

Чтобы настроить Site-to-Site VPN:

1. Подготовьте ресурсы в MWS Cloud Platform.
2. Подготовьте ресурсы на сторонней площадке.
3. Настройте правила файрвола.
4. Настройте маршрутизацию.
5. Установите и настройте strongSwan на обоих IPsec-шлюзах.
6. Проверьте VPN-соединение.

1. Создайте сеть на стороне MWS Cloud Platform. Для параметра MTU укажите значение 1460: это значение учитывает накладные расходы IPsec-туннеля и помогает избежать фрагментации пакетов.

2. Создайте подсеть внутри созданной сети. Далее в качестве примера для этой подсети используется CIDR 192.168.1.0/24.

3. Зарезервируйте в созданной сети внешний статический IP-адрес — далее для примера используется 198.51.100.2.

4. Создайте виртуальную машину, которая будет использоваться в качестве IPsec-шлюза. Назначьте ей зарезервированный ранее внешний статический IP-адрес — 198.51.100.2.

   При создании виртуальной машины обязательно включите переадресацию пакетов (IP Forwarding), чтобы ВМ могла перенаправлять транзитный трафик.

1. Выберите сеть и подсеть, которая будет связана с MWS Cloud Platform через IPSec-шлюз.
2. Подготовьте сервер, на котором будет установлен strongSwan и который будет использоваться в качестве IPsec-шлюза. Назначьте ему внешний статический IP-адрес — далее для примера используется 203.0.113.2. В качестве внутреннего IP-адрес сервера для примера будет использоваться 10.0.1.10.

1. Для IPsec-шлюза в MWS Cloud Platform создайте правила файрвола, которые разрешают:

   • подключения по SSH (порт 22);
   • входящий UDP-трафик для портов 500 и 4500;
   • исходящий трафик на внешний IP-адрес IPsec-шлюза на сторонней площадке — 203.0.113.2.

2. Для IPsec-шлюза на сторонней площадке создайте правила файрвола, которые разрешают:

   • входящий UDP-трафик на порты 500 и 4500;
   • входящий трафик из подсетей MWS Cloud Platform;
   • исходящий трафик на внешний IP-адрес IPsec-шлюза в MWS Cloud Platform — 198.51.100.2.

1. В MWS Cloud Platform создайте маршрут для IPsec-шлюза и задайте его параметры:

   • В качестве перехода (next hop) укажите внутренний IP-адрес этого IPsec-шлюза — 192.168.1.10.
   • В качестве префикса назначения (destination) укажите подсеть на сторонней площадке.

2. На сторонней площадке создайте маршрут для IPsec-шлюза и задайте его параметры:

   • В качестве перехода (next hop) укажите внутренний IP-адрес этого IPsec-шлюза — 10.0.1.10.
   • В качестве префикса назначения (destination) укажите подсеть в MWS Cloud Platform — 192.168.1.0/24.

1. Установите strongSwan на обоих шлюзах:

   • Debian, Ubuntu
   • CentOS, Alma Linux

   1
   sudo apt install strongswan strongswan-pki libcharon-extra-plugins strongswan-swanctl -y

   1
   sudo dnf install strongswan strongswan-pki strongswan-charon strongswan-libipsec strongswan-swanctl -y

   О других способах установки strongSwan см. в официальной документации.

2. Добавьте strongSwan в автозапуск на обоих шлюзах:

   1
   sudo systemctl enable strongswan-starter
   2
   sudo systemctl start strongswan-starter

3. На любом из шлюзов сгенерируйте секретный ключ и сохраните его в отдельном файле:

   1
   sudo su
   2
   openssl rand -base64 32 > /etc/swanctl/private/psk.txt

4. Скопируйте сгенерированный ключ на другой шлюз.

5. На обоих шлюзах добавьте конфигурацию в файл /etc/swanctl/swanctl.conf:

   На сторонней площадке

   1
   connections {
   2
     site-to-site {
   3
       local_addrs  = 10.0.1.10 #IP-адрес на сторонней площадке, на котором работает шлюз
   4
       remote_addrs = 198.51.100.2 #внешний IP-адрес в MWS Cloud
   5

   6
       local {
   7
         auth = psk
   8
       }
   9

   10
       remote {
   11
         auth = psk
   12
       }
   13

   14
       version = 2
   15
       mobike = no
   16
       dpd_delay = 30s
   17

   18
       children {
   19
         net-to-net {
   20
           local_ts  =  10.10.1.0/24  #CIDR локальной сети, которая будет маршрутизироваться через VPN
   21
           remote_ts =   192.168.1.0/24 #CIDR удаленной сети на стороне MWS Cloud Platform, доступной через VPN
   22
           start_action = start          # запускать при старте
   23
           dpd_action = restart
   24
         }
   25
       }
   26
     }
   27
   }
   28

   29
   secrets {
   30
     ike-site-to-site {
   31
       secret = "file:/etc/swanctl/private/psk.txt"   # должен быть одинаковым на обоих шлюзах
   32
     }
   33
   }

   На ВМ в MWS Cloud

   1
   connections {
   2
     site-to-site {
   3
       local_addrs  = 192.168.1.10 #внутренний IP-адрес в MWS Cloud
   4
       remote_addrs = 203.0.113.2 #внешний IP-адрес на сторонней площадке
   5

   6
       local {
   7
         auth = psk
   8
       }
   9

   10
       remote {
   11
         auth = psk
   12
       }
   13

   14
       version = 2
   15
       mobike = no
   16
       dpd_delay = 30s
   17

   18
       children {
   19
         net-to-net {
   20
           local_ts  =  192.168.1.0/24 #CIDR локальной сети, которая будет маршрутизироваться через VPN
   21
           remote_ts = 10.10.1.0/24 #CIDR удаленной сети на стороне peer, доступной через VPN
   22
           start_action = start          # запускать при старте
   23
           dpd_action = restart
   24
         }
   25
       }
   26
     }
   27
   }
   28

   29
   secrets {
   30
     ike-site-to-site {
   31
       secret = "file:/etc/swanctl/private/psk.txt"   # должен быть одинаковым на обоих шлюзах
   32
     }
   33
   }

6. Активируйте на уровне операционной системы переадресацию пакетов (IP forwarding) на обоих IPsec-шлюзах:

   1
   echo "net.ipv4.ip_forward = 1" | sudo tee -a /etc/sysctl.conf
   2
   sudo sysctl -p

7. (опционально) Отключите на обоих IPsec-шлюзах ICMP-перенаправление:

   1
   echo "net.ipv4.conf.all.accept_redirects = 0" | sudo tee -a /etc/sysctl.conf
   2
   echo "net.ipv4.conf.all.send_redirects = 0" | sudo tee -a /etc/sysctl.conf
   3
   sudo sysctl -p

8. Примените новую конфигурацию на обоих IPsec-шлюзах:

   1
   sudo swanctl --load-all

   Если конфигурация применена успешно, в течение 30 секунд на консоль будет выведено сообщение:

   1
   site-to-site: #1, ESTABLISHED, IKEv2
   2
    ...
   3
   net-to-net: #2, INSTALLED, TUNNEL
   4
     local 192.168.1.10
   5
     remote 10.0.1.10

1. Проверьте, что VPN настроен корректно:

   1
   swanctl --list-sas

   В ответе вы получите информацию о статусе VPN. Если VPN настроен корректно, для него будет указан статус ESTABLISHED.

   Пример вывода команды

   1
   site-to-site: #3, ESTABLISHED, IKEv2, 038b335c3c38ffcb_i* 526dab3542a54032_r
   2
     local  '192.168.1.4' @ 192.168.0.4[4500]
   3
     remote '10.0.1.4' @ 2.59.83.194[4500]
   4
     AES_CBC-128/HMAC_SHA2_256_128/PRF_HMAC_SHA2_256/ECP_256
   5
     established 429s ago, rekeying in 13572s
   6
     net-to-net: #4, reqid 1, INSTALLED, TUNNEL-in-UDP, ESP:AES_GCM_16-128
   7
       installed 309s ago, rekeying in 2963s, expires in 3651s
   8
       in  cfecd695,    168 bytes,     2 packets,   301s ago
   9
       out c5d6b82c,    168 bytes,     2 packets,   301s ago
   10
       local  192.168.0.0/24 192.168.1.0/24
   11
       remote 10.0.1.0/24

2. Проверьте доступность ресурсов на сторонней площадке:

   1
   ping <любой внутренний IP-адрес из подсети на сторонней площадке>

   Если ответы приходят, соединение настроено и работает корректно.

В руководстве были созданы ресурсы, которые тарифицируются. Если вы не планируете использовать их, удалите:

• виртуальную машину;
• внешний IP-адрес.
