Мониторинг VM
Диаграмма мониторинга на портале клиента доступна для просмотра, если в Панели управления включена функция мониторинга виртуальных машин.
Доступные интервалы (Period) для визуализации метрик:
- полчаса (1/2 Hour)
- час (Hour)
- день (Day)
- неделя (Week)
Для просмотра диаграммы мониторинга:
На панели управления нажмите на карту виртуального центра обработки данных, который необходимо просмотреть.
В блоке Compute выберите пункт Virtual Machines.
Выберите VM, которую необходимо отслеживать.

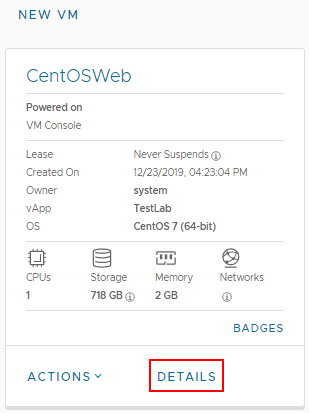

Нажмите Details.

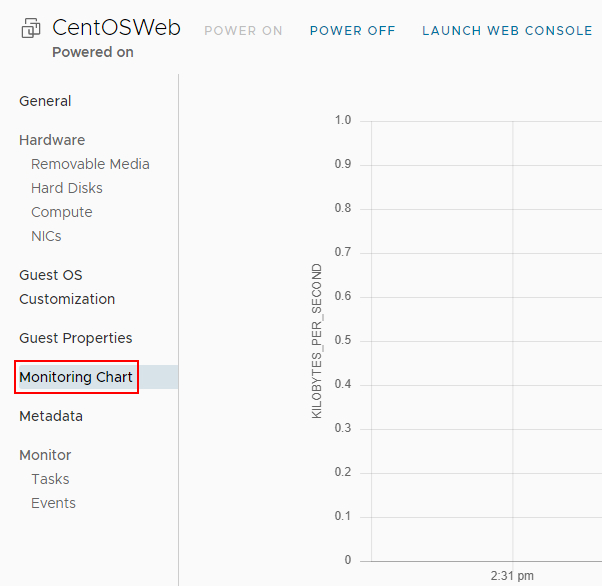

Выберите Monitoring chart, чтобы развернуть представление мониторинга.
Выберите параметр метрики для мониторинга виртуальных машин. Список доступных параметров в выпадающем меню Metric зависит от выбора системного администратора.
Метрика Единица измерения Mem usage average % Disk write average КБ/с Disk used latest КБ Disk read average КБ/с Disk provisioned latest КБ CPU usage MHZ average МГц CPU usage maximum % CPU usage average % При выборе другого значения из списка отображается новая диаграмма.
Для обновления нажмите Refresh.
Чтобы сохранить изменения нажмите Save.
Мониторинг VM на базе vROPs Tenant App
Заголовок раздела «Мониторинг VM на базе vROPs Tenant App»В статье описан мониторинг виртуальных машин на базе vROPs Tenant App.
Перед началом работы авторизуйтесь на соответствующей площадке, используя свои реквизиты доступа.
| Для организаций МТС | Для организаций IT-GRAD |
|---|---|
| https://monitor.cloud.mts.ru | https://monitor.it-grad.ru |
Для авторизации в системе vRealize Operations:
- Выберите параметр Local Users.
- Используйте логин и пароль, высланные в приветственном письме.
- Нажмите LOG IN.
Панели мониторинга
Заголовок раздела «Панели мониторинга»Панели мониторинга vRealize Operations разделены на два блока и отображают следующую информацию:
- Organization Overview − обзор ресурсов организации.
- Organization VDC − список VDC организаций.
- vApps − список vApp, связанных с организацией.
- Virtual Machines − список VM, связанных с организацией.
- Metric Selector − просмотр показателей за определенный период времени с помощью выбора метрик. Для выбора доступны тип ресурса, ресурс, метрика и временной диапазон для просмотра диаграммы. Все отметки времени метрик указаны в часовом поясе UTC.
- Alerts − список предупреждений, генерируемых доступными в VDC ресурсами.
Для ознакомления с распределением ресурсов, доступных в организации, или для получения доступа к оповещениям в блоке Dashboards или Monitoring перейдите на необходимую вкладку.
Organization Overview

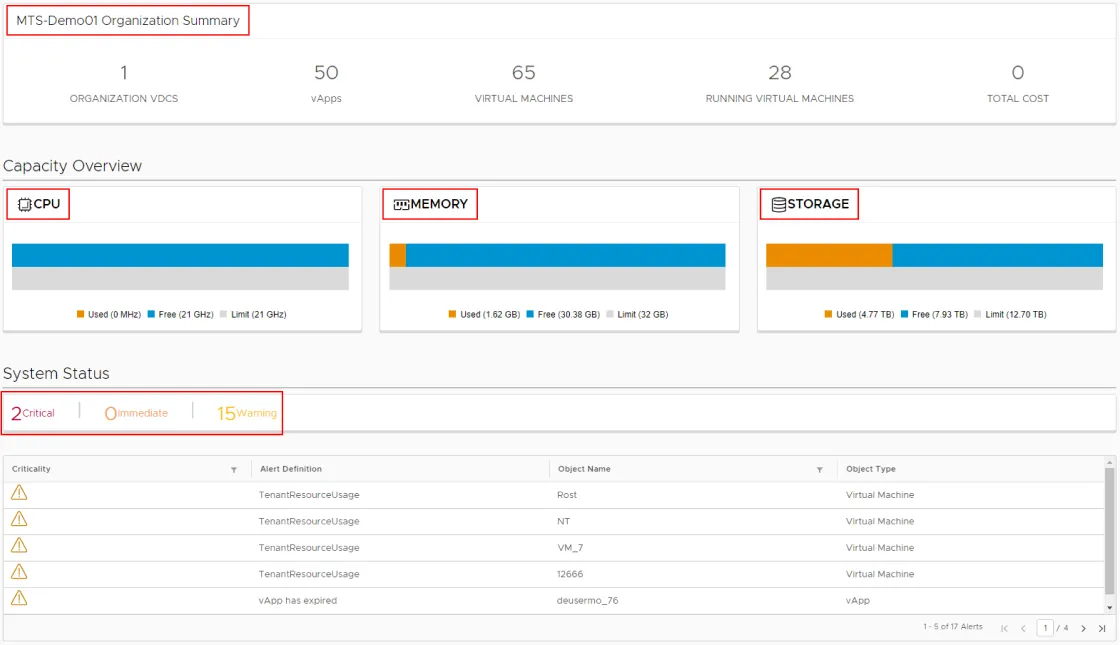

Заголовок раздела «Organization Overview»Панели мониторинга Organization Overview отображают следующую информацию:
| Название панели | Описание |
|---|---|
| Organization Summary | Количество виртуальных VDC, vApp и VM, доступных в организации |
| Capacity Overview | Обзор использования ЦП (CPU), памяти (Memory) и хранилища (Storage) в организации |
| System Status | Системный статус предупреждений, генерируемых организацией |

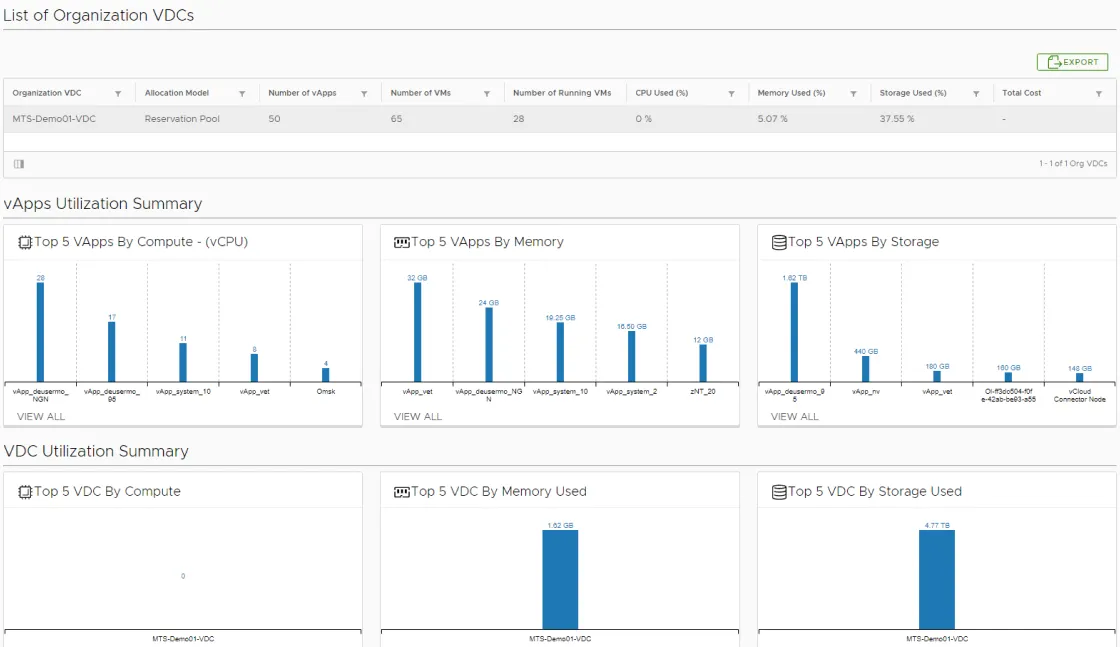

| List of Organization VDCs | Список VDC организации с информацией о vApp и VM. Для ознакомления с обзором VDC нажмите на наименование в списке |
| vApps Utilization Summary | Сводная информация об использовании vApp в организации |
| VDC Utilization Summary | Сводная информация об использовании VDC в организации |
Organization VDC
Заголовок раздела «Organization VDC»В списке List of Organization VDCs представлен список VDC, связанных с организацией.
Для ознакомления с деталями VDC организации нажмите на наименование в списке.
Панели мониторинга Organization VDCs отображают следующую информацию:
| Название панели | Описание |
|---|---|
| Organization VDC Summary | Количество vApp и VM, доступных в VDC |
| Capacity Overview | Обзор использования ЦП (CPU), памяти (Memory) и хранилища (Storage) в VDC |

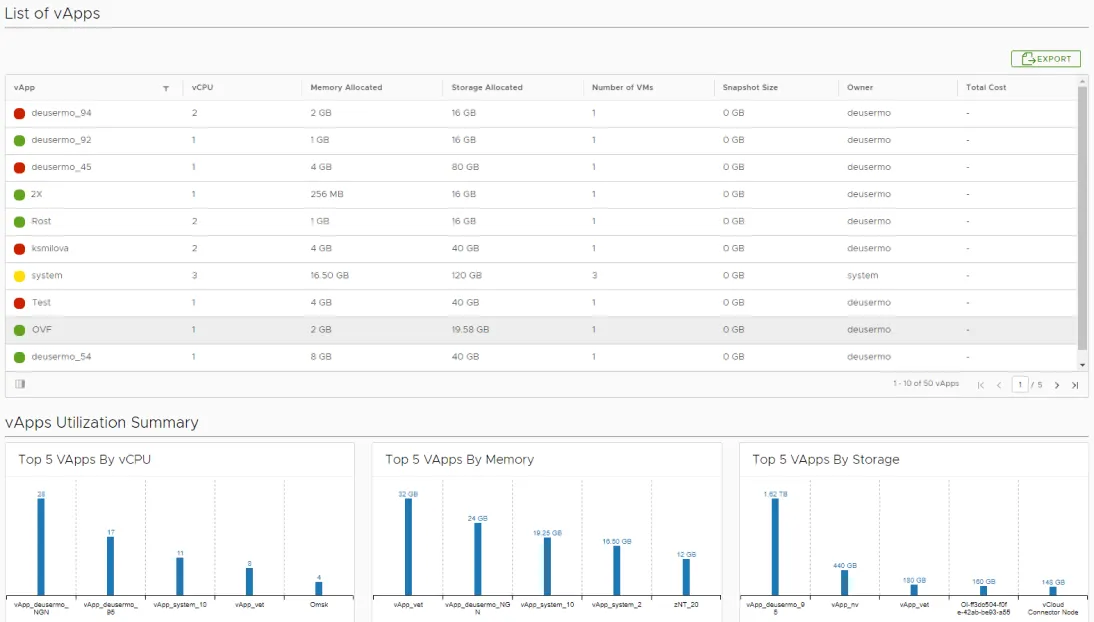

| List of vApps | Список vApp, используемых в VDC. Для ознакомления с обзором vApp нажмите на наименование в списке |
| vApp Utilization Summary | Сводная информация об использовании vApp в корпоративном VDC |
vApp − виртуальная система/контейнер с одной или несколькими VM с параметрами, определяющими их работу.

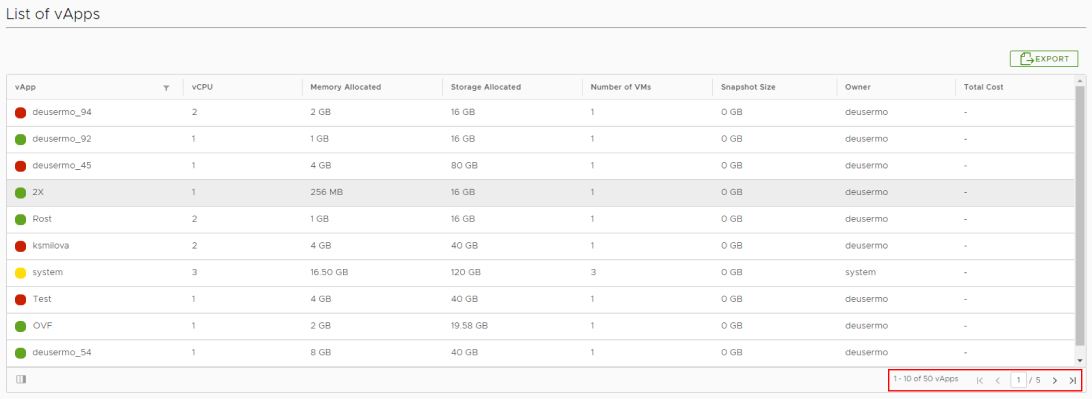

В списке List of vApps представлен список vApp, связанных с организацией.
Для ознакомления с обзором vApp нажмите на наименование в списке.

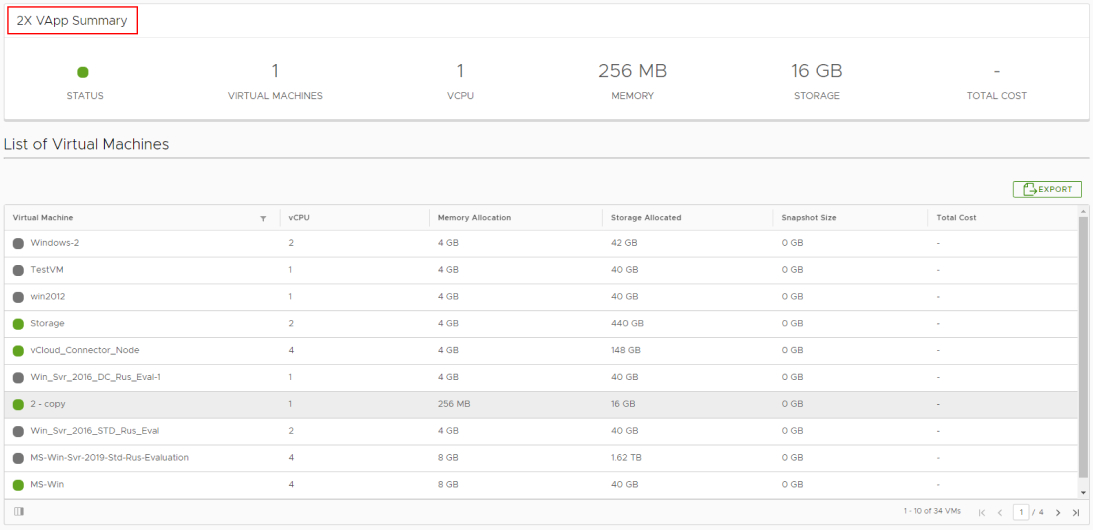

Панели мониторинга vApps отображают следующую информацию:
| Название панели | Описание |
|---|---|
| vApp Summary | Количество VM, памяти (Memory), vCPU и хранилищ (Storage), связанных с данным vApp |
| List of Virtual Machines | Список виртуальных машин, лежащих в основе vApp. Для ознакомления с обзором VM нажмите на наименование в списке |
Virtual Machines

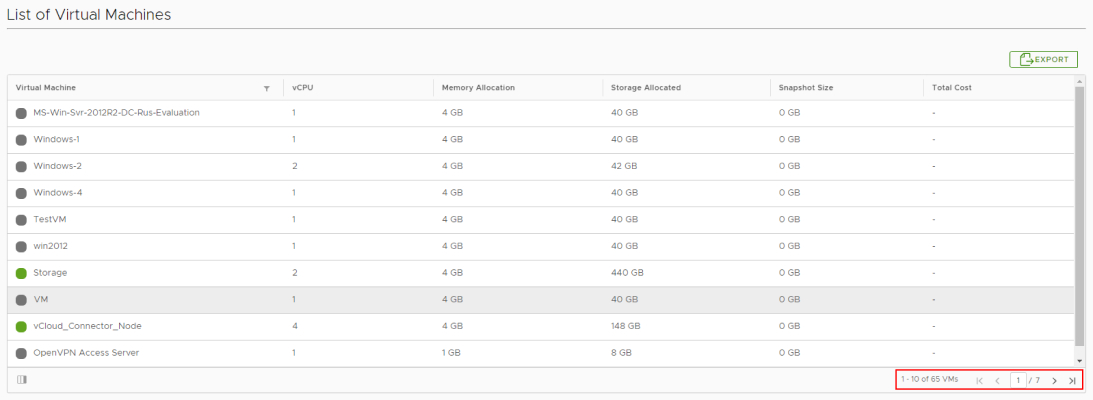

Заголовок раздела «Virtual Machines»В списке List of Virtual Machines представлен список VM, связанных с организацией.
Для ознакомления с обзором VM нажмите на наименование в списке.

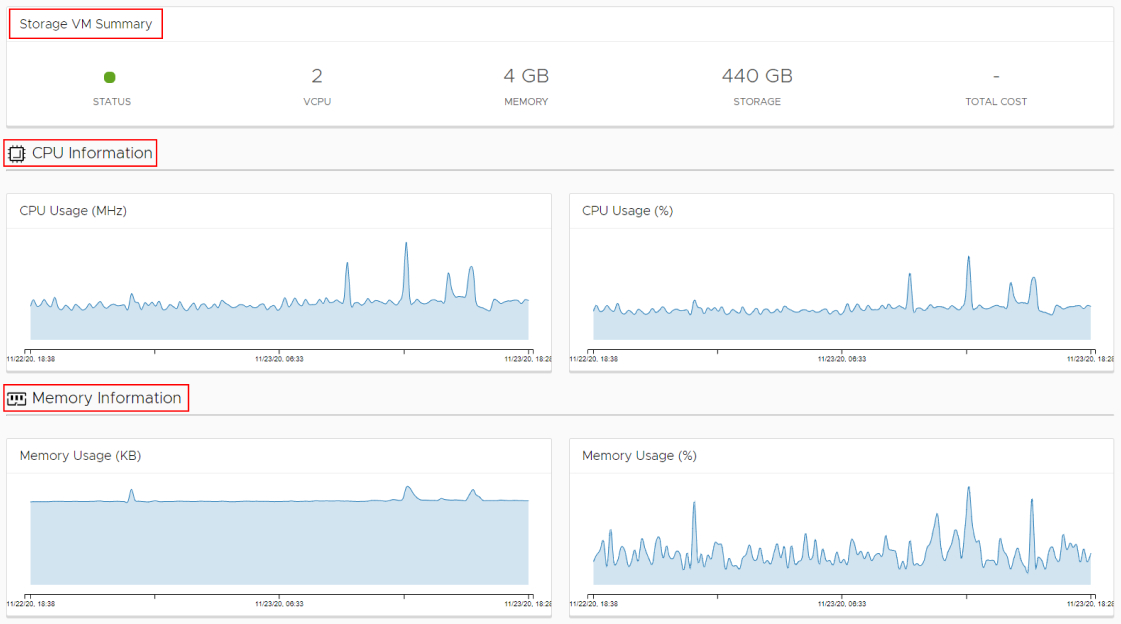

Панели мониторинга Virtual Machines отображают следующую информацию:
| Название панели | Описание |
|---|---|
| VM summary | Сводная информация о состоянии виртуальной машины и распределении памяти |
| CPU Information | Использование процессора (МГц) − общая загрузка ЦП VM. Использование процессора (%) − процент использования ЦП VM |
| Memory Information | Использование памяти (КБ) − общее использование памяти VM. Использование памяти (%) − процент использования памяти для VM |

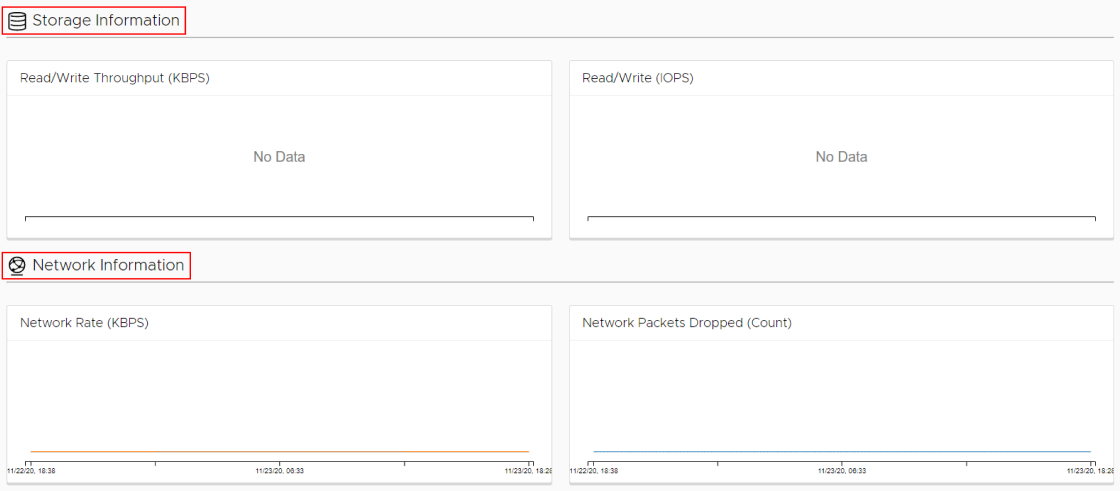

| Storage Information | Пропускная способность чтения/записи (КБ/с). Чтение/запись (IOPS) |
| Network Information | Скорость сети (Кбит/с). Количество отброшенных сетевых пакетов |
Metric Selector

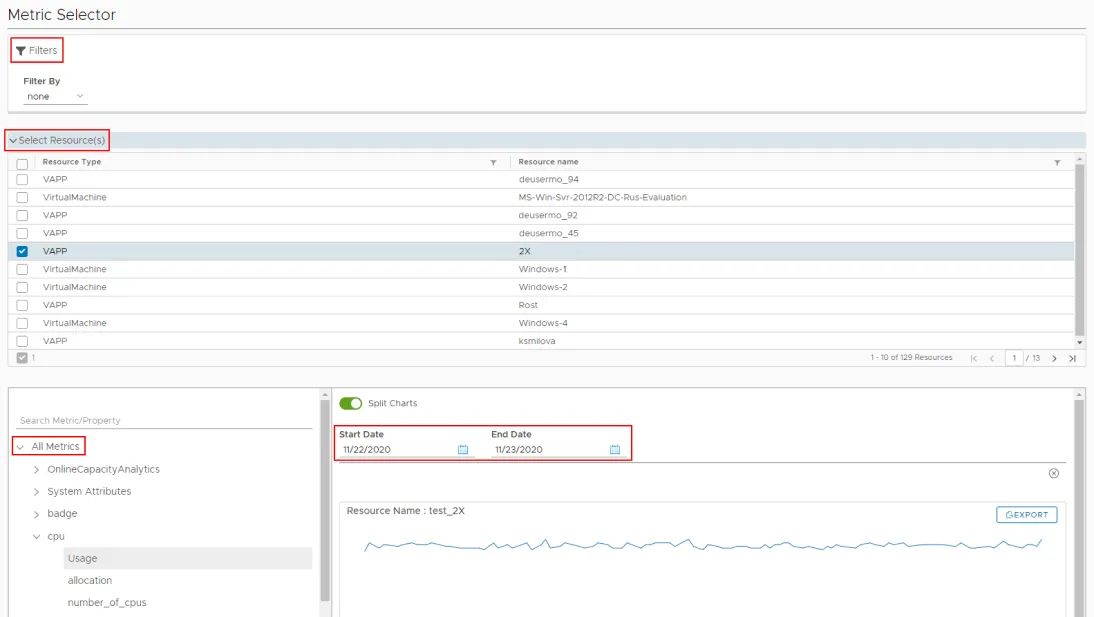

Заголовок раздела «Metric Selector»Панели мониторинга Metric Selector позволяют ознакомиться с метриками за определенный период времени с помощью выбора метрик.
Для просмотра метрики укажите тип ресурса, ресурс, метрику и временной диапазон для построения диаграммы. Все отметки времени метрик указаны в часовом поясе UTC.
Панели мониторинга отображают следующую информацию.
| Название панели | Описание |
|---|---|

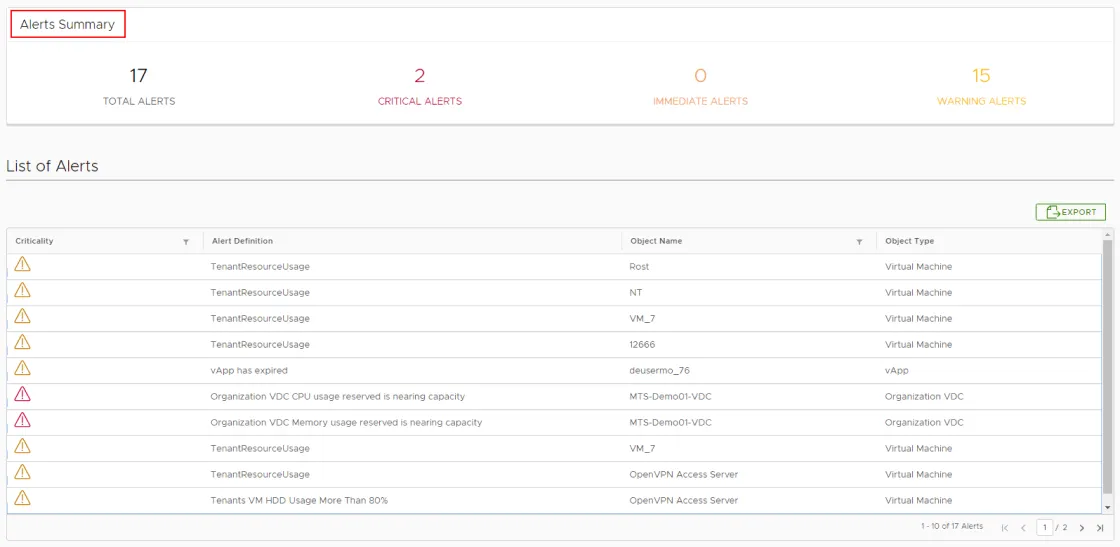

| Alerts Summary | Количество предупреждений: общее и с различными статусами |
| List of Alert | Список предупреждений со следующими характеристиками: критичность и описание предупреждения, имя и тип объекта |
