Архитектура и принцип работы

Interconnect обеспечивает L3-связность между внешней инфраструктурой клиента и виртуальными сетями MWS Cloud Platform через выделенный физический канал.

Interconnect состоит из нескольких компонентов:

• Физическое подключение;
• Connection — логические соединения;
• Router — маршрутизация между соединениями и виртуальными сетями.

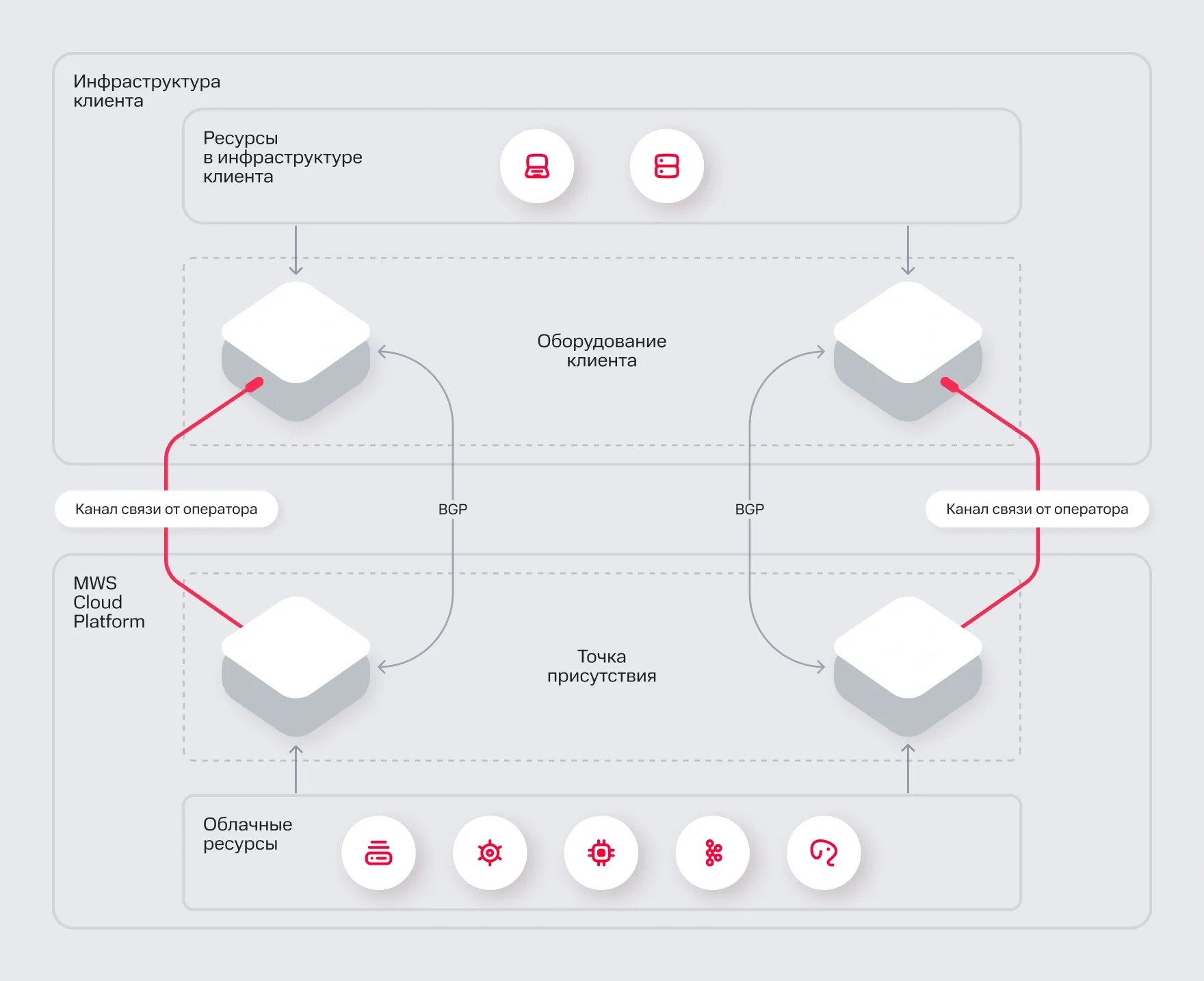

Физический канал связи соединяет оборудование клиента с сетевым оборудованием MWS Cloud Platform в выбранной точке подключения. Тип и параметры физического интерфейса согласовываются при подключении сервиса.

Физический канал до точки подключения клиент организует напрямую на площадке или с помощью оператора связи. Способы организации физического канала описаны в статье Точки подключения.

Connection — логическое соединение, которое создается поверх физического подключения и определяет параметры сетевого взаимодействия между инфраструктурой клиента и MWS Cloud Platform.

Доступен один тип логического соединения — Private Connection. Оно предназначено для обмена трафиком между внешней инфраструктурой клиента и ресурсами в VPC через Interconnect.

Для Private Connection настраивается BGP-сессия между маршрутизатором клиента и MWS. Через нее передаются маршруты внешней инфраструктуры клиента и подключенных к Router сетей VPC. Подробнее см. в статье Private Connection.

Router обеспечивает маршрутизацию между Connection и виртуальными сетями VPC.

К одному Router можно подключить несколько VPC. Маршруты подключенных к Router сетей передаются во внешнюю инфраструктуру клиента через BGP, а маршруты, полученные от внешней инфраструктуры клиента, становятся доступны подключенным VPC. Подробнее см. в статье Router.

Для динамического обмена маршрутами между оборудованием клиента и MWS Cloud Platform используется BGP.

Клиент анонсирует префиксы, доступные со своей стороны подключения. MWS анонсирует маршруты сетей VPC, подключенных к Router.

Полученные по BGP маршруты используются для организации сетевой связности между ресурсами VPC и сетями на стороне клиента.

Interconnect обеспечивает L3-связность между сетями на стороне клиента и сетями VPC в MWS Cloud Platform. Трафик маршрутизируется в соответствии с маршрутами, доступными на каждой стороне подключения.
